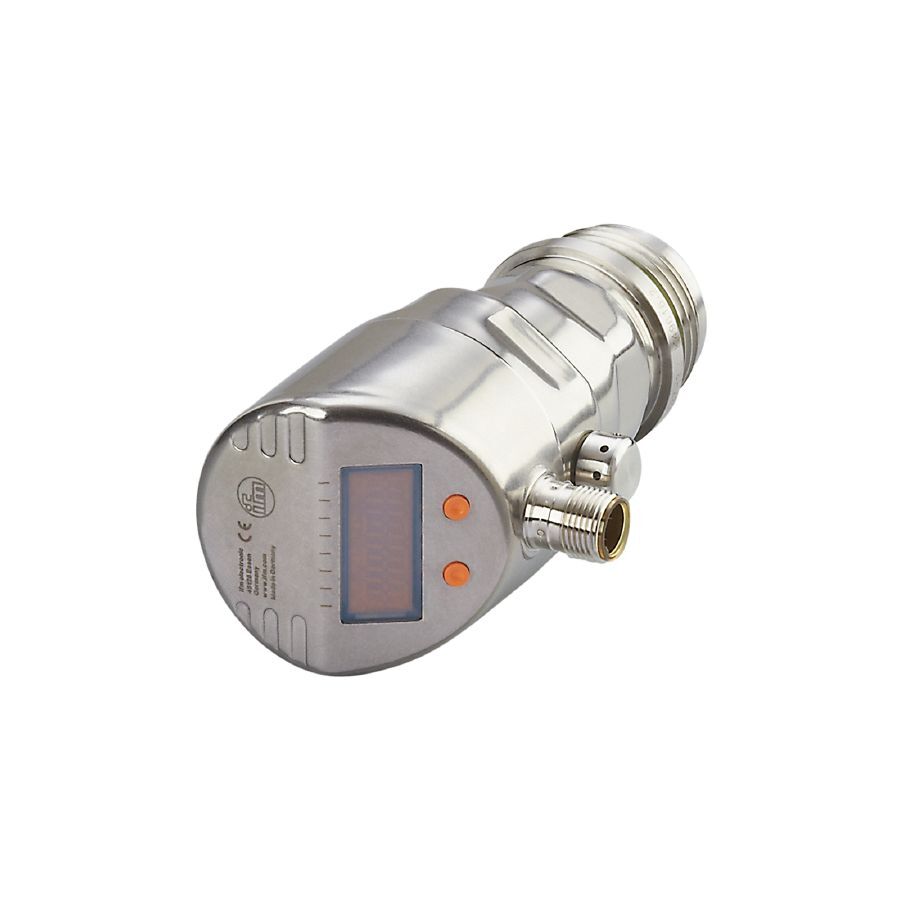

Description

• Caractéristiques du produit

  Nombre des entrées et sorties	Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
  Etendue de mesure	-1…6 bar -14,5…87 psi -100…600 kPa
  Raccord process	taraudage G 1 filetage extérieur Aseptoflex Vario

  Application

  Caractéristique spécifique	contacts dorés
  Application	affleurant pour l’industrie agroalimentaire et le secteur des boissons
  Fluides	fluides visqueux ou pulvérulents; milieux liquides et gazeux
  Température du fluide [°C]	-25…125; (145 max. 1h)
  Pression d’éclatement min.	100 bar 1450 psi 10000 kPa
  Tenue en pression	30 bar 435 psi 3000 kPa
  Résistance à la dépression [mbar]	-1000
  Type de pression	pression relative; vide
  Sans zone morte	oui
  PMSA pour des applications selon NEC [bar]	30

  Données électriques

  Résistance d’isolation min. [MΩ]	100; (500 V DC)
  Classe de protection	III
  Protection inversion de polarité	oui
  Chien de garde intégré	oui

  2 fils

  Tension d’alimentation [V]	20…32 DC
  Consommation [mA]	3,6…21
  Retard à la disponibilité [s]	1

  3 fils

  Tension d’alimentation [V]	18…32 DC
  Consommation [mA]	< 45
  Retard à la disponibilité [s]	0,5

  Entrées/sorties

  Nombre des entrées et sorties	Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1

  Sorties

  Nombre total de sorties	2
  Sortie signal	signal de commutation; signal analogique; IO-Link; (configurable)
  Technologie	PNP/NPN
  Nombre des sorties TOR	2
  Fonction de sortie	normalement ouvert / fermé; (paramétrage)
  Nombre des sorties analogiques	1
  Sortie analogique (courant) [mA]	4…20, inversible; (possibilité de mise à l’échelle)
  Protection courts-circuits	oui
  Version protection courts-circuits	pulsé
  Protection surcharges	oui

  2 fils

  Charge maxi [Ω]	300

  3 fils

  Chute de tension max. sortie de commutation DC [V]	2
  Courant de sortie (au maintien) de la sortie de commutation DC [mA]	250
  Fréquence de commutation DC [Hz]	125
  Charge maxi [Ω]	(Ub – 10 V) / 20 mA

  Etendue de mesure / plage de réglage

  Etendue de mesure	-1…6 bar -14,5…87 psi -100…600 kPa
  Point de consigne haut SP	-0,99…6 bar -14,4…87 psi -99…600 kPa
  Point de consigne bas rP	-1…5,99 bar -14,5…86,9 psi -100…599 kPa
  Sortie analogique/valeur min	-1…4,5 bar -14,5…65,3 psi -100…450 kPa
  Sortie analogique/valeur max	0,5…6 bar 7,3…87 psi 50…600 kPa
  En pas de	0,005 bar 0,1 psi 0,5 kPa
  Réglage usine	SP1 = 1,5 bar rP1 = 1,38 bar SP2 = 4,5 bar rP2 = 4,380 bar ASP = 0,0 bar AEP = 6,0 bar

  Exactitude / déviations

  Exactitude du seuil [% du gain]	< ± 0,2; (Turn down 1:1)
  Répétabilité [% du gain]	< ± 0,1; (en cas de variations de température < 10 K; Turn down 1:1)
  Exactitude type [% du gain]	< ± 0,2; (Turn down 1:1 , linéarité, y compris hystérésis et répétabilité , réglage des valeurs limites selon DIN EN IEC 62828-1)
  Ecart de linéarité [% du gain]	< ± 0,15; (Turn down 1:1)
  Déviation hystérésis [% du gain]	< ± 0,15; (Turn down 1:1)
  Stabilité à long terme [% du gain]	< ± 0,1; (Turn down 1:1; par an)
  Coefficient de température point zéro [% du gain / 10 K]	< ± 0,05; (0…70 °C)
  Coefficient de température gain [% du gain / 10 K]	< ± 0,15; (0…70 °C)

  Temps de réponse

  Amortissement valeur process dAP [s]	0…30
  Amortissement sortie analogique dAA [s]	0,01…99,99

  2 fils

  Temps de réponse indicielle de la sortie analogique [ms]	45

  3 fils

  Temps de réponse min. de la sortie de commutation dAP [ms]	3
  Temps de réponse indicielle de la sortie analogique [ms]	7

  Interfaces

  Interface de communication	IO-Link
  Type de transmission	COM2 (38,4 kBaud)
  Révision IO-Link	1.0
  Profils	aucun profil
  Mode SIO	oui
  Type de port maître requis	A
  Données process analogiques	1
  Données process TOR	2
  Temps de cycle de process min. [ms]	2,3
  DeviceID supportés	Mode de fonctionnement DeviceID par défaut 728

  Conditions d’utilisation

  Température ambiante [°C]	-25…80
  Température de stockage [°C]	-40…100
  Indice de protection	IP 67; IP 68; IP 69K

  Tests / homologations

  CEM	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 rayonnement HF 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5/1 kV EN 61000-4-6 parasites HF conduits par le câble 10 V
  Tenue aux chocs	DIN IEC 68-2-27 50 g (11 ms)
  Tenue aux vibrations	DIN IEC 68-2-6 20 g (10…2000 Hz)
  MTTF [Années]	154
  Remarque sur l’homologation	certificat usine à télécharger sur www.factory-certificate.ifm
  Homologation UL	N° d’agrément UL J018 Numéro de fichier UL E174189

  Données mécaniques

  Poids [g]	359,5
  Matières	inox (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA
  Matières en contact avec le fluide	céramique (99,9 % Al2O3); inox (1.4435 / 316L); caractéristiques de surface: Ra < 0,4 / Rz 4; PTFE
  Cycles de pression min.	100 millions
  Raccord process	taraudage G 1 filetage extérieur Aseptoflex Vario

  Afficheurs / éléments de service

  Indication	Unité d’affichage LED, vert état de commutation LED, jaune indication de fonction affichage alphanumérique, 4 digits valeurs mesurées affichage alphanumérique, 4 digits
  Unité d’affichage	bar; kPa; psi; % du gain

  Remarques

  Unité d’emballage	1 pièces

  Raccordement électrique

  Raccordement	Connecteur: 1 x M12; codage: A; Contacts: doré
